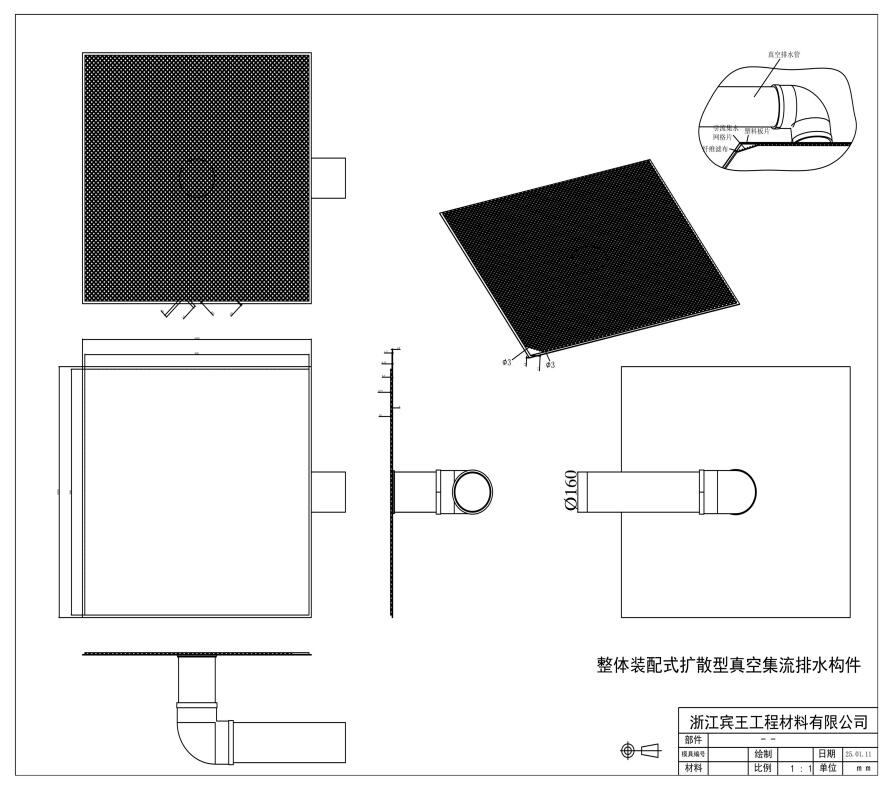

整体装配式扩散型真空集流排水构件

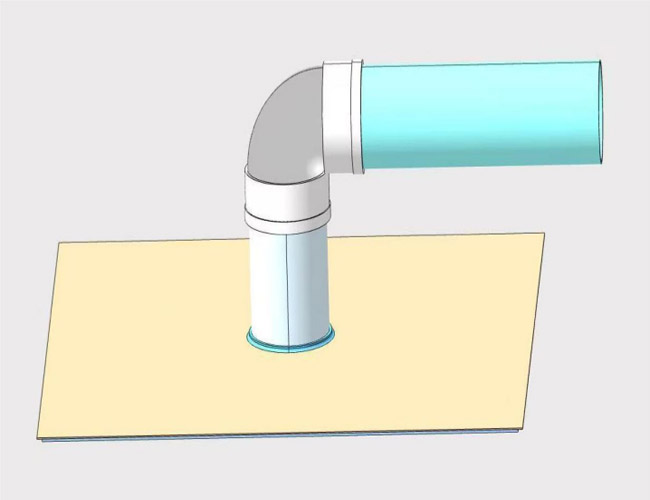

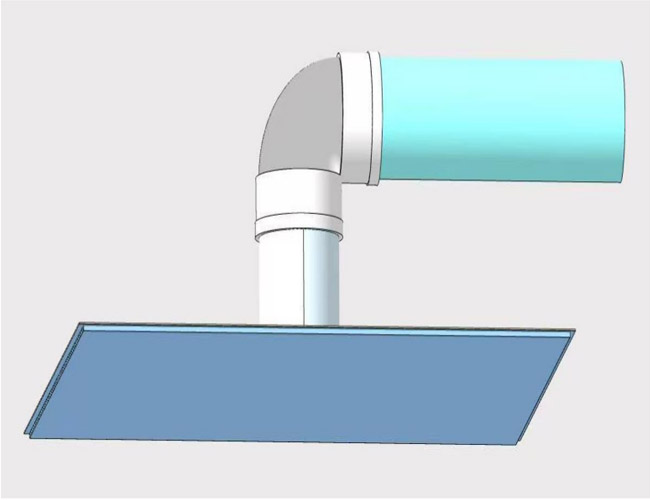

该构件由塑料板片、塑胶网格板夹层和滤布叠层压条熔边复合而成，上层是2 mm厚的塑料板片，塑料土工网格夹在中间层作为引流排水通道，下层是高强渗透纤 维滤布，三种材料叠层压条熔边复合成整体构件；上层的塑料板片中心取口与塑料真 空管端口熔接；构件抽吸面是1~2.25平方米的面积，与水平向1.5 m宽的排水板叠放 抽吸排水；代替砂层和滤管。其优特点为：

（1）塑料板片取口与塑料管端口熔接复合结构，真空管抽吸口面积扩展到1~2.25 平方米，提高负压抽吸强度和抽吸效率。

（2）塑料板片的平面层与密封膜接口处熔接密封，熔接面积大，密封牢固可靠。

（3）避免或减轻塑料管端口堵塞，提高抽吸排水流速、减少阻力、增加排水流量， 提高真空预压抽排水固结的效率，减小抽真空时间，缩短工期。
