产品介绍

排水板广泛成熟应用于海域滩涂、吸泥造地、道路、机场、电厂、堤坝、矿物散货堆场、集装箱堆场、垃圾堆填场、厂房仓储等软土地基预压排水固 结处理及环保渗流液池、洗矿池等固液分离处理等工程项目。

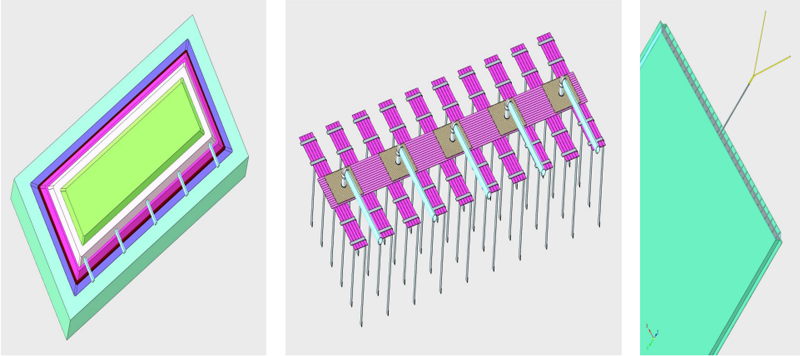

排水板通常用于工程建设项目软土地基处理，是一种最环保、最经济、最有效、最可靠、最成熟的物理排挤水气分离工法技术。排水板插入软土层后 缩短排水路径，在堆载和真空荷载作用下，土体与排水板间形成压力差，经垂直向排水板和水平纵横向排水板排出土体中的水气，土体不断固结，土体的沉降与不 均匀沉降持续产生/消除，地基土强度不断提高。

在设计时，排水板型号（包括结构特点、材质及性能指标等），排水板布设（包括间距和处理深度），排水板施工（包括人工/机械、陆上/水上），水 平排水形式（如水平纵横向排水板、有砂/石垫层、无砂垫层），加载预压方式（如堆载/超载预压、真空预压、真空联合堆载预压），加载时间与固结度等 各项技术要素，均需要结合实际工程特点、处理目的、处理后的技术指标要求等综合考虑，进行方案比较，选择性价比最好的优化方案。

一、宾王整体式塑料排水板

宾王整体式塑料排水板由高品质塑料板芯和高性能滤膜叠层压边熔接复合而成。

1、高品质塑料芯板

高品质塑料芯板选用100%纯新聚丙烯或者聚乙烯材料，采用智能在线监控技术，自动控制挤出流量，确保芯板齿数、宽度、厚度等性能指标满足要求， 保证产品质量稳定性。其特性为强度高，不断裂、不弯曲、不倒齿，确保通水能力（通水量）不降低。

2、高性能滤膜

高性能滤膜选用高强度粗细均匀搭配的纤维，采用叠层熔接复合结构，智能在线监控温度和压力，自动控制纤维量，保证滤膜质量稳定，确保滤膜的均 匀性、孔隙率、高渗透率、延伸率、纵横向高强度等性能指标满足要求。高性能滤膜的抗化学分解、抗破损、抗淤堵等特性，确保滤膜的耐久性和渗透性。

3、整体式高性能排水板

宾王整体式高性能排水板与传统排水板比较，其优点为：

（1）滤膜与板芯叠层压边熔接后形成整体结构，滤膜不易开裂，角边不易摩擦破损、板芯不易断裂，保证了排水板通水性能。

（2）整体式排水板，避免了传统排水板生产过程中芯板边缘收缩产生的倒齿现象，保证了排水板通水性能。

（3）500mm-1500mm宽幅水平向排水板，可代替砂垫层的水平向排水应用功能，同时兼有土工格栅加筋和土工布反滤的作用。

（4）采用电子微波测深导线和喷印数字刻度标记，能直接和重复测量垂直排水板的施工深度，有利于保证施工过程资料的真实性，提高和完善了工程质 量监督管理手段。

（5）现场取样排水板后可对滤膜和排水板的各项性能指标进行测试。

这些优点，使排水板滤膜的透水率提高、渗透阻力减小、渗透流量增大，软土地基中水气容易排出，土体中的含水量不断降低、固结度不断提高、强度 不断提高、沉降和不均匀沉降不断消除，以满足陆地、海工及污水环境等工程项目的使用要求。

维持真空度和抽吸排水能力，是由纤维滤膜的渗透性、渗透阻力和淤堵的衰减率决定的；使用高强度高性能的纤维滤膜，确保滤膜的均匀性、孔隙率、 高渗透率、延伸率、纵横向高强度等性能指标的稳定性。高性能滤膜的抗化学分解、抗破损、抗淤堵等特性，确保滤膜的耐久性和渗透性。滤膜不破损不吸 泥的条件下，塑料芯板具有足够的刚性和韧性，排水通道畅通。

二、真空预压整体式排水板配套构件

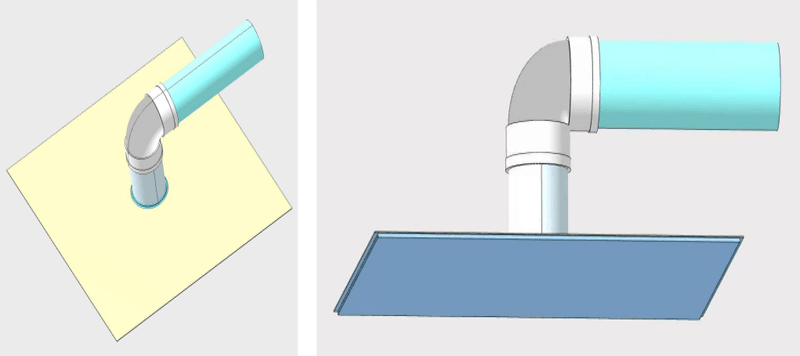

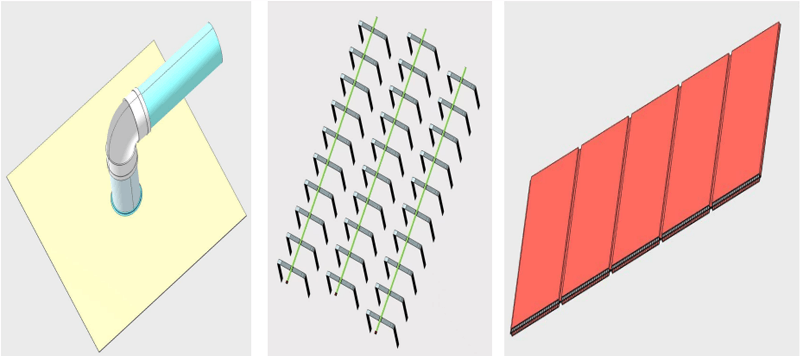

1、整体装配式扩散型真空集流排水构件

该构件上层是2 mm厚的塑料板片，中间层是塑料土工网格用于引流排水通道，下层是高强纤维渗透滤膜，三种材料叠层压条熔边复合成整体构件，上层 的塑料板片中心取口与塑料真空管端口熔接。构件抽吸面积为1~2.25平方米，与1.5 m宽的水平向排水板叠放抽吸排水，代替砂层和滤管的应用。其优特点为：

（1）塑料板片取口与塑料管端口熔接复合结构，真空管抽吸口面积扩展到1~2.25平方米，提高负压抽吸强度和抽吸效率。

（2）塑料板片的平面层与密封膜接口处熔接密封，熔接面积大，密封牢固可靠。

（3）避免真空塑料管端口堵塞，提高抽吸排水流速、减少阻力、增加排水流量，减小抽真空时间，缩短工期。

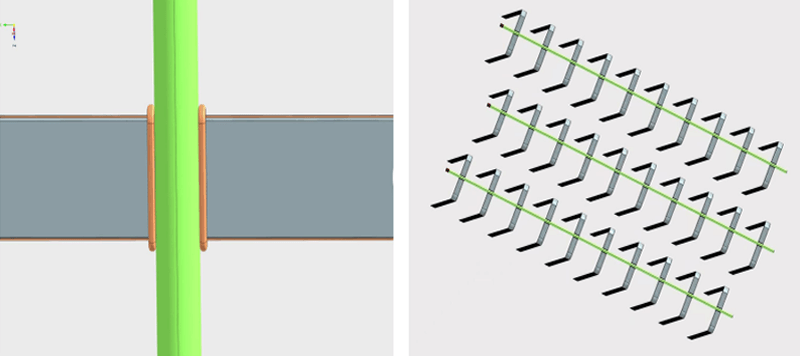

2、真空抽吸整体装配式排水板管件

该管件采用预制长度和两端口熔接密封的整体式排水板，穿透开孔的塑料管，热熔胶熔接固定连接处孔隙，其优特点为：

（1）连接处胶粘固定密封牢固，阻隔淤泥吸入。

（2）用于超软淤泥、浮泥、污泥5m～7m浅层直接真空抽吸排水固结处理。

（3）整体装配式排水板管件替代排水板施工现场接管工序，提高施工效率。
